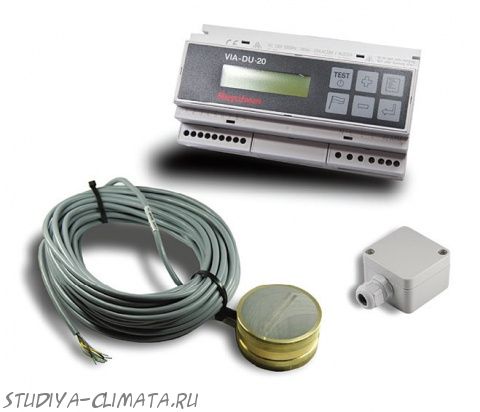

Raychem Устройство управления VIA-DU-20 на DIN-рейку для системы подогрева пандусов

Устройство управления для систем защиты пандусов, ступенек и дорожек от снега и обледенения. В комплекте с датчиками VIA-DU-A10 и  HARD-45.
• Подходит для использования с кабелями EM2-XR
• Поставляется с датчиком снега/льда
• Может работать с дополнительным датчиком температуры окружающего воздуха.

Назначение
Raychem Устройство управления VIA-DU-20 сертифицированное CE электронное устройство управления, предназначенное для управления системами обогрева пандусов, ступенек, въездов в
гаражи и пешеходных дорожек. Вмонтированный в обогреваемую поверхность греющий кабель регулируется в зависимости от температуры окружающего воздуха и обогреваемой поверхности. Устройство управления обеспечивает включение системы обогрева только при падении температуры ниже заданного порогового значения в случае, если на обогреваемой поверхности обнаружена влага.
Применение устройства управления обеспечивает значительную экономию электроэнергии по сравнению с другими устройствами, регулирующими работу системы обогрева в зависимости лишь
от температуры.

Работа
Температура поверхности и влажность измеряются одним датчиком. Датчик располагается в обогреваемой зоне и рассчитан на прямой контакт со снегом и осадками. Устройство управления оценивает данные, полученные от датчика, и включает обогрев, если, температура обогреваемой поверхности ниже заданной температуры и влажность поверхности превышает заданное значение. Кроме того, устройство управления может оценивать риск возникновения гололеда и включать
обогрев, когда велика вероятность его появления. Устройство управления допускает внешнее управление. Эта функция может быть включена через меню и служит для предотвращения перегрузки сети или удаленного управления с помощью системы BMS.

Технические характеристики устройства управления VIA
DU
20:
Напряжение питания 230 В перем. тока, ± 10%, 50/60 Гц
Энергопотребление Макс. 14 ВА
Главное реле (обогрев) Imax 4(1)A, 250 В, однополюсное, однопозиционное, "сухие" контакты
Реле сигнализации Imax 2(1)A, 250 В, однополюсное, однопозиционное, "сухие" контакты
Точность переключения ±1 K
Дисплей DOT-матрица 2 x 16 символов
Монтаж DIN-рейка
Материал корпуса Норил
Клеммы 0,5-2,5 мм2
Степень защиты IP20/Класс II (на панели)
Вес 750 г
Допустимая температура 0…+50°C
Основные параметры
Установка температуры +1…+6°C
Установка влажности Выкл./От 1 (влажно) до 10 (оч. влажно)
Продолжительность выключения обогрева От 30 до 120 минут
Мин. температура Выкл./От -15°C до -1°C
Предупреждение образования гололеда при дожде Авто, прогноз погоды, нет
Блокировка автоматики Включена/выключена, BMS
Параметры хранятся в энергонезависимой памяти.

Датчик температуры и влаги VIA
DU
S20
Напряжение питания 8 В пост. тока (от устройства управления)
Тип датчика PTC
Степень защиты IP65
Кабель датчика 5 x 0,5 мм2, ∅ 5,7 мм
Длина кабеля датчика 15 м, можно удлинить до 50 м (5 x 1,5 мм2)
Допустимая температура -30…+80°C

Датчик температуры окружающего воздуха* VIA
DU
A10
